1. lattice简介

kaldi的主要作者Daniel Povey在论文Generating exact lattices in the WFST framework 中有提到语音识别圈内对于lattice的概念并没有统一的定义。 在kaldi中，lattice用于表示一句话可能对应的不同词序列。 这里有两种不同的表示方法，一种是有限状态转换器(FST)的形式，另外一种是有限状态接收器(FSA)的形式，这两种不同的表示方法所包含的信息量是一样的。 其中，前一种被称之为Lattice，后一种被称之为CompactLattice。

2. 查看lattice

kaldi在解码的过程中会生成lattice，运行过egs文件夹下面的例子之后会有一部分lattice被保存下来。 保存的lattice可以在exp文件夹下面第二层或者第三层的decode_dev和decode_test两个子文件夹里找到。 我在另外一篇博文里介绍了使用kaldi训练aishell数据集，对于kaldi不熟悉的读者可以先参考一下那篇博文。

以chain模型训练得到的chain/tdnn_1a_sp/decode_dev/lat.1.gz文件为例，我们可以通过在训练的根目录下面执行以下步骤查看lattice的内容：

  1. 将路径添加到环境变量

     source path.sh

  2. 将lattice文件解析成可读格式

     gunzip -c exp/chain/tdnn_1a_sp/decode_dev/lat.1.gz | \
   lattice-copy --write-compact=true ark:- ark,t:- | \
   int2sym.pl -f 3 data/lang/words.txt \
   > exp/chain/tdnn_1a_sp/decode_dev/lat.1.txt

kaldi解码过程中保存的lattice文件默认是CompactLattice形式，我们可以通过将上面指令中的–write-compact选项设为false来输出Lattice形式的文档。解析后的CompactLattice文件如下：

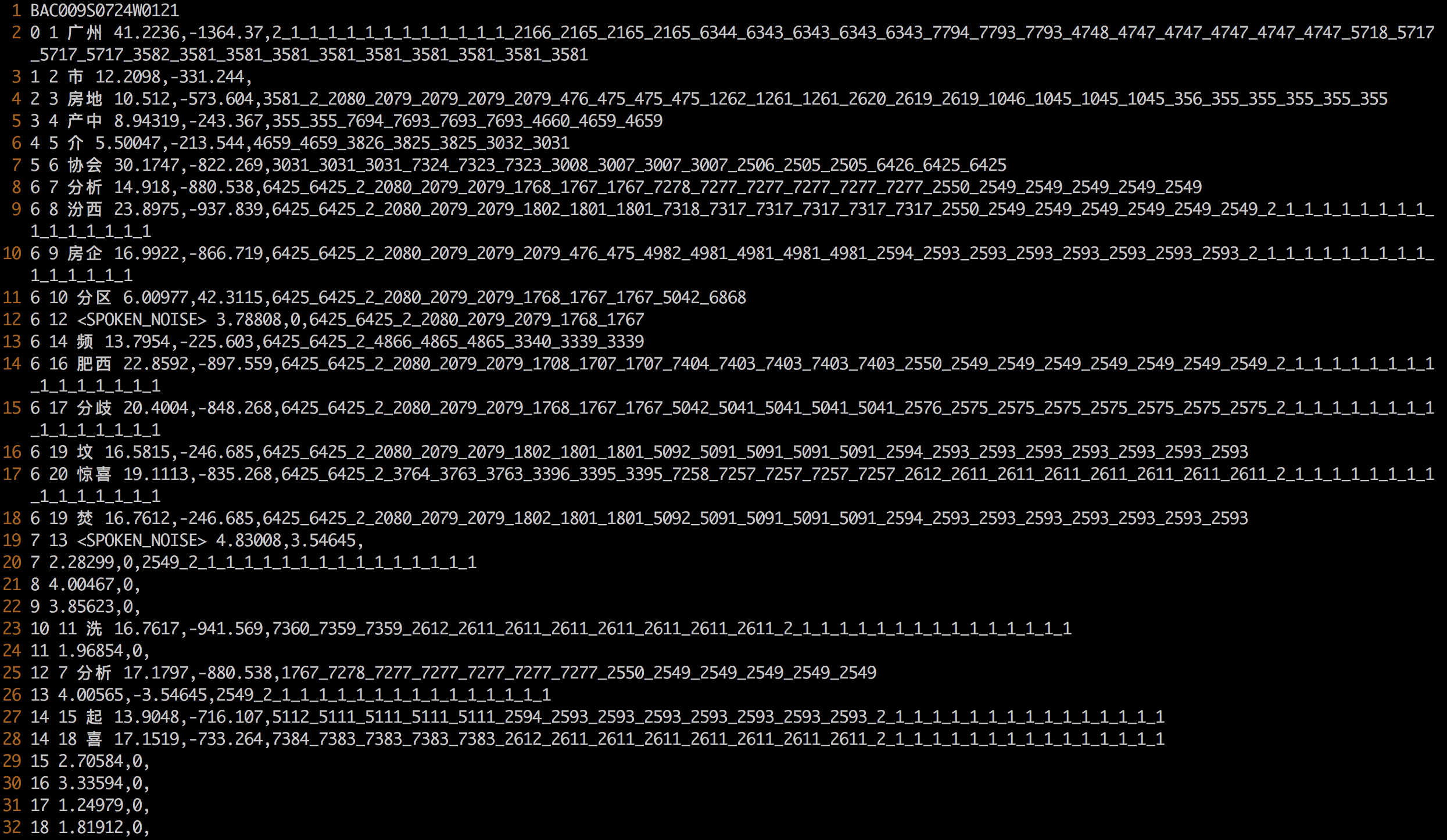

CompactLattice

其中，第一列和第二列是lattice结点的编号，第三列是词，接下来的两个数字(比如41.2236,-1364.37)分别是语言模型概率和声学模型概率，接下来以“_”分隔的每个数字都是每一帧对应的transition-id。[参考这里]

3. 将lattice可视化

kaldi提供了一个show_lattice.sh脚本来将lattice可视化成一幅图。 使用这个功能之前需要保证安装了可视化图形软件graphviz，没有安装的可以通过apt先装一下（ubuntu操作系统）。

以BAC009S0724W0121这句话为例，我们可以通过以下指令生成可视化的图：

utils/show_lattice.sh BAC009S0724W0121 \
  exp/chain/tdnn_1a_sp/decode_dev/lat.1.gz \
  exp/chain/tdnn_1a_sp/graph/words.txt

生成的图如下：

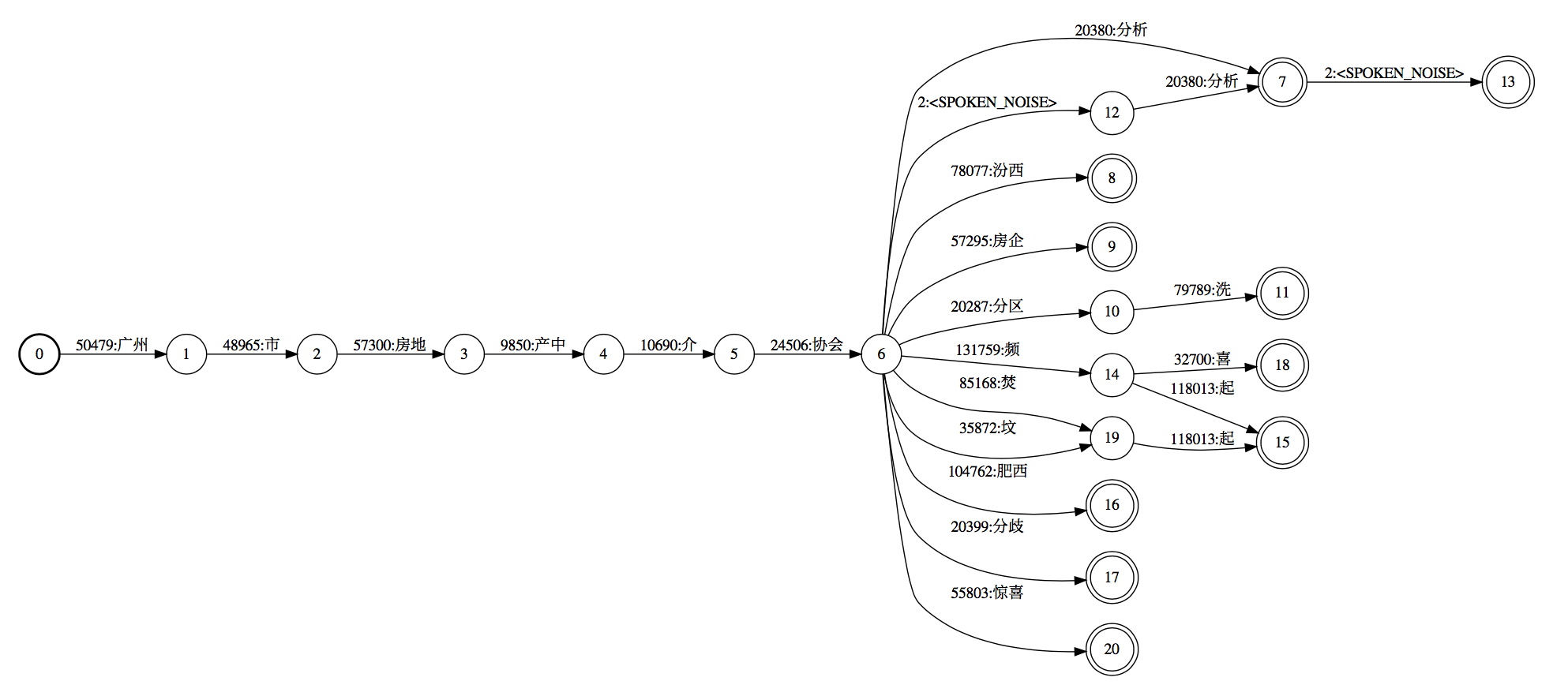

Show_Lattice

这里需要注意的是弧上的数字是词在words.txt里的编号ID，跟后面的词是一一对应的，并不是FST弧上的输入，读者不要混淆。
